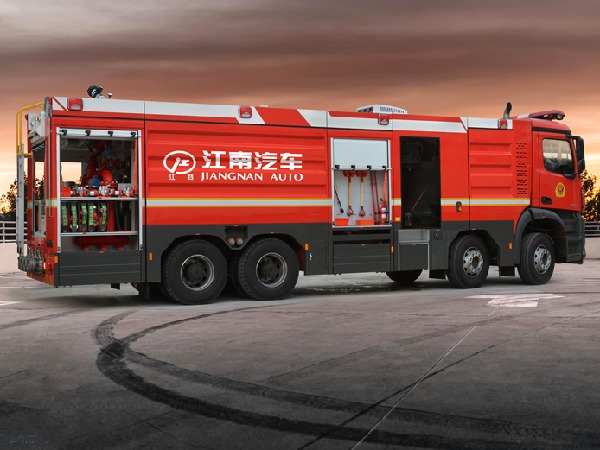

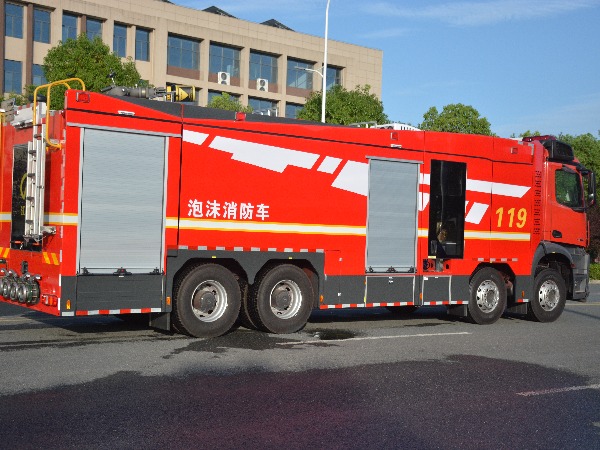

1、底盤介紹：
全新的Arocs 4158底盤，沿襲梅賽德斯-奔馳家族的品牌基因，擁有硬朗的外表和舒適的駕駛室。**應用了Servolwin電子液壓助力系統，在雙前橋轉向系統的機械機構中加入了液壓和電子助力系統，使轉向操作更輕松。此外駕駛室寬度達到2.3 m，加上全新設計的儀表盤、可調式寬大座椅等，可以讓駕駛員和乘員擁有良好的駕乘體驗。
奔馳Arocs在安全配置方面，配備了ABS防抱死制動系統+ASR驅動防滑系統，**式雙回路壓縮空氣制動系統，儲備壓力12.5bar持續制動壓力10bar；前后全盤式制動器，制動片間隙自動調整；定速巡航+限速行駛及坡道起步**系統；這些主被動安全**系統的加持，進一步提升了車輛行駛安全性。
全新的OM473高性能柴油發動機，采用X-Pulse增壓高壓共軌(**噴射壓力2 700 bar)、非對稱渦輪增壓器(低轉速下可獲得接近峰值的轉矩輸出，起步和爬坡能力更強勁)、EGR SCR后處理技術(滿足國Ⅴ)和高性能的發動機**制動。
標配梅賽德斯 Powershift 3智能變速器(智能手自一體)，有16個前進擋，2個倒車檔。自動選擇合適擋位，擋位轉換更迅捷；具有實用的爬坡行駛模式，并可針對不同的應用條件提供獨特的駕駛程序。擁有豐富的取力器選擇和優化的連接角度。發動機后取力器:輸出轉矩600~900 Nm，可匹配插入式液壓泵，車輛靜止/行駛狀態均可輸出。

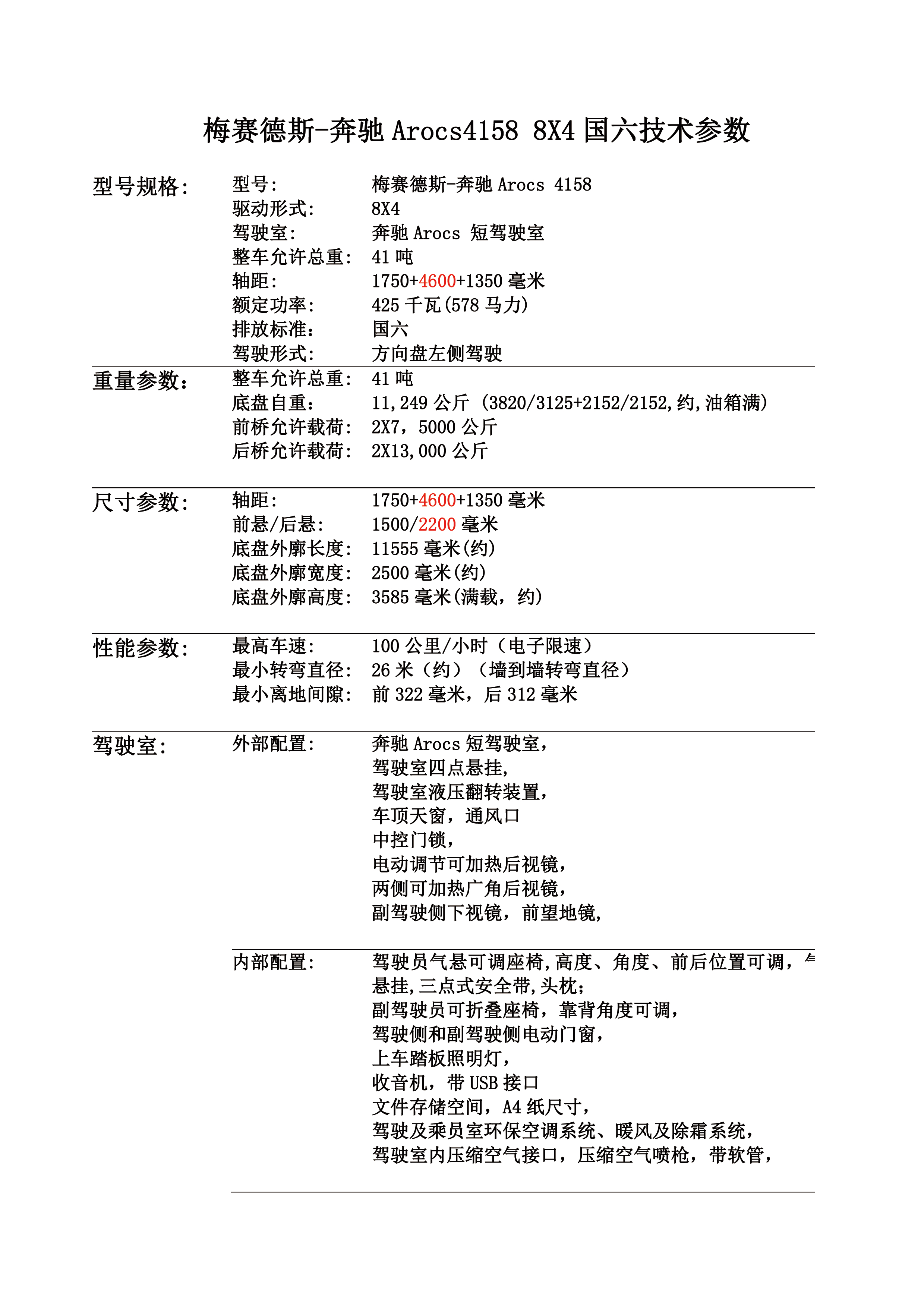

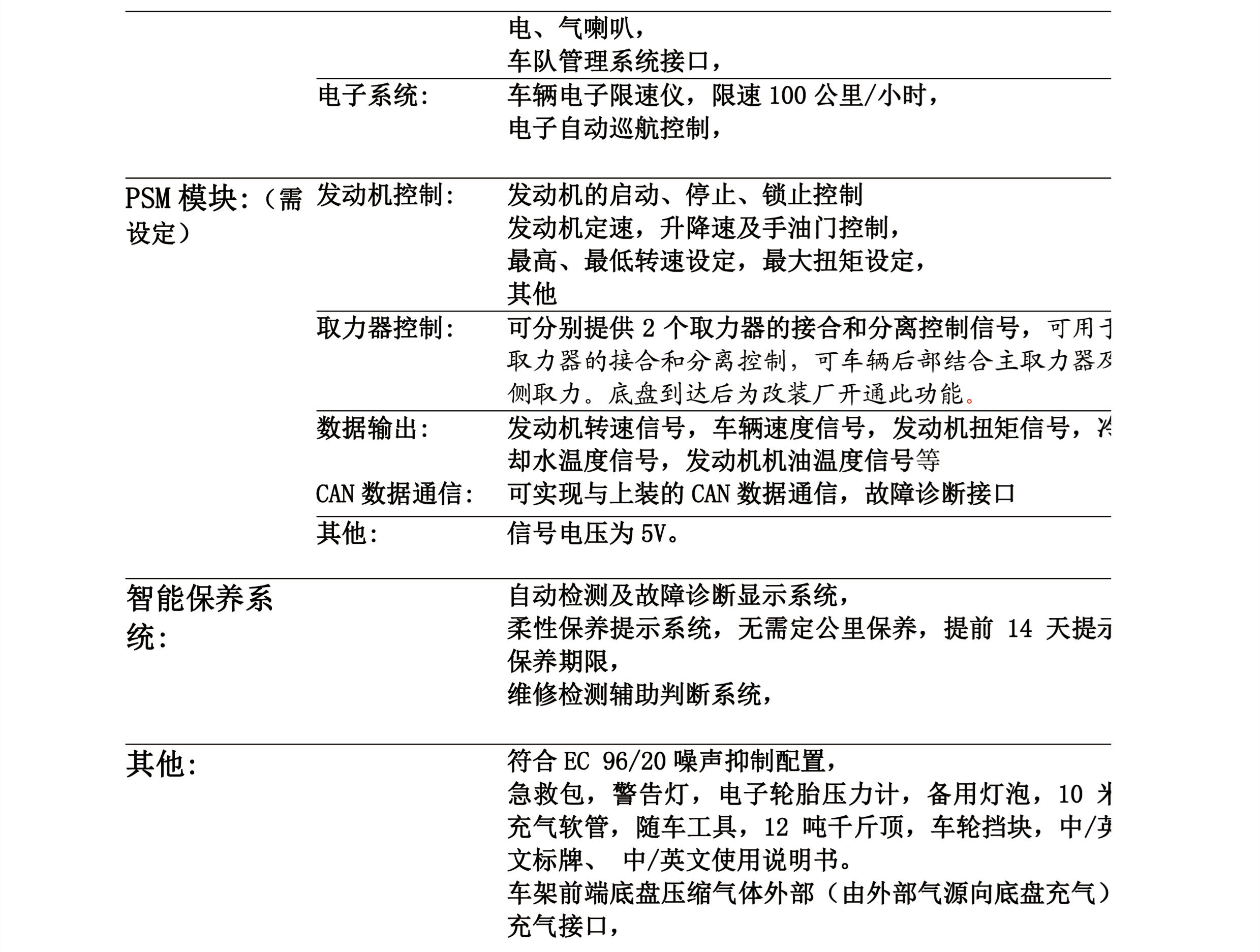

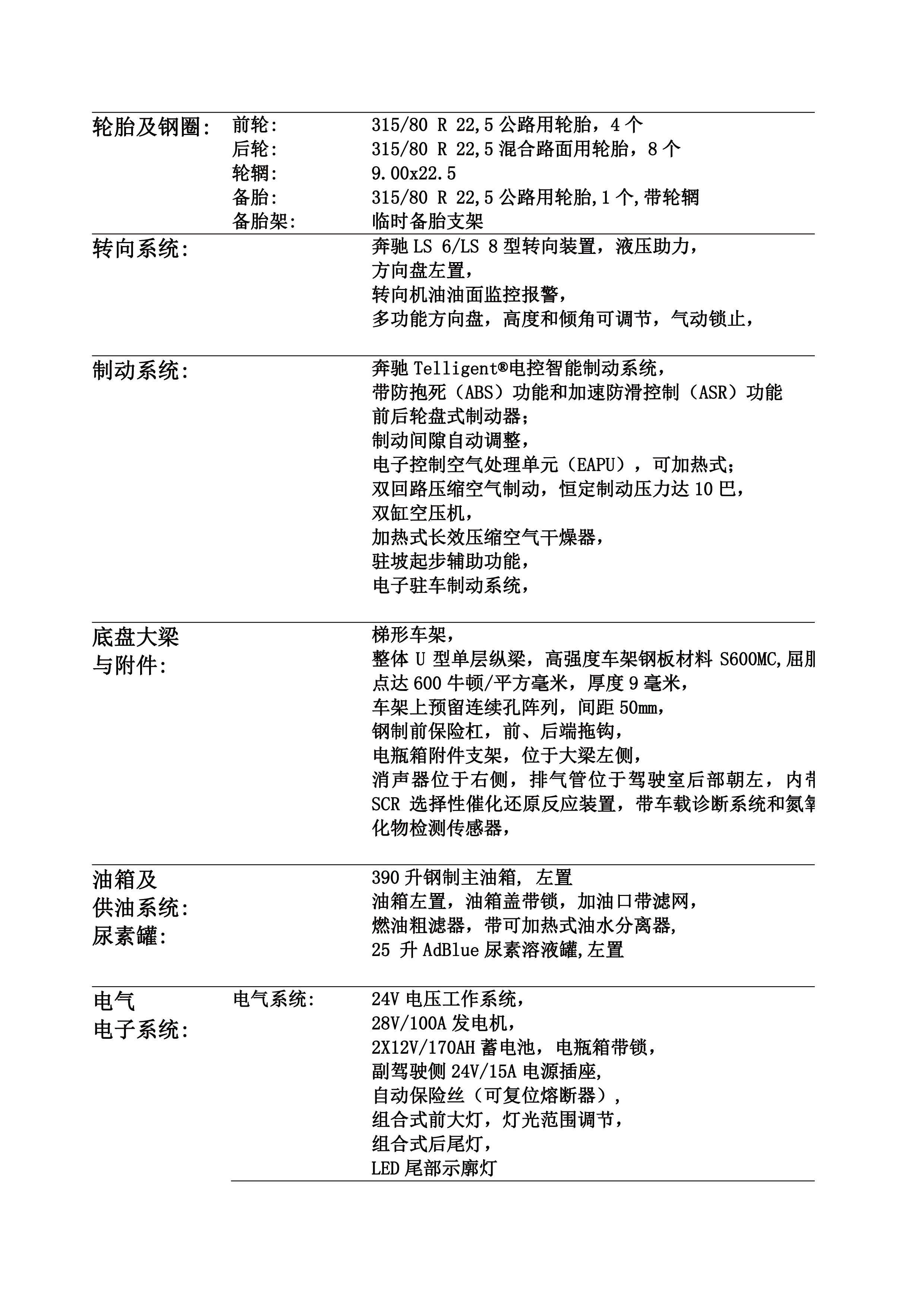

底盤** | 奔馳 | 產品名稱 | 泡沫消防車 |
總質量(Kg) | 38000 | 整備質量(Kg) | 19350 |
駕駛室準乘 | 2人 | 乘員室準乘 | 7人 |
軸 數 | 4 | 軸距 (mm) | 1750+4600+1350 |
接近角/離去角 | 21/12(°) | 前懸/后懸 | 1500/2235(mm) |
輪胎數 | 12 | 輪胎規格 | 315/80 R22.5 |
前輪距 | 2058/2058 | 后輪距 | 1804/1804 |
軸荷(Kg) | 7500/7500/13400/13400 | **車速 | 100(Km/h) |
底盤型號 | Arocs 4158 | **名稱 | 梅賽德斯-奔馳 |
生產企業 | 戴姆勒股份公司 | 驅動形式 | 8*4 |
鋼板彈簧片數 | 4/4/4/4 | 發動機比功率 | 11KW/T |
燃料種類 | 柴油 | 外形尺寸(mm) | 11660×2540×3770 |
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) |
OM473 LA | 戴姆勒股份公司 | 15569 | 425 |
排放依據標準 | GB17691-2018國Ⅵ | ||
適用范圍及功能特點
該車專用于突發火災撲救及其他應急保障工作。該車主要特點：
（1）整車動力強勁，可靠性高，安全水罐容量可達18T；
（2）配備原裝進口消防泵，166L/s @ 1.0MPa超大流量，作戰效率高；
（3）配備智能**系統，全自動壓力平衡，自動化程度高，操作簡便；
（4）集成**系統界面，實時顯示底盤及泵組運行狀態；設置極限工作狀態限制，異常情況報**提示；緊急情況下，實現自動減壓、降速、停機等應急處理，安全性高；
（5）泵送系統接口豐富，可與遠程供水等車輛并聯使用，保持持續作戰；
（6）整車上裝廂體骨架均采用鋁合金材質，輕量化設計；
（7）配備**乘員室，可**搭載戰時狀態消防員7名；
（8）隨車配備水帶、接頭、拉梯、工具、器材齊全，操作方便快捷。
二、消防車整要求
該泡沫消防車，整車主要由梅賽德斯-奔馳 Arocs 4158型消防車專用底盤、**乘員室、水罐、泵室、泵送系統、智能集成**系統、水**、水炮、隨車消防器材以及其他附屬**等組成。整車改裝后載荷分配均勻，質心位置和穩定性計算**，內部空間布局合理，能充分滿足操作人員的使用要求。
1、液罐
容量：水12000kg，泡沫6000kg 型式：外置式容罐
材質：優質304不銹鋼材質，經防腐處理增強罐體抗腐蝕性，相關焊縫嚴格按**焊接工藝標準施焊，檢驗合格，其中罐體底厚為5mm、側板厚度為4mm，頂板厚度為3mm。
結構：**罐體，內設置縱、橫防蕩板，以減少車輛行駛過程中罐內水對罐體的沖擊；罐頂設1個可自動泄壓的快速鎖緊及開啟裝置的人口孔，孔蓋直徑均為450㎜，維修人孔方便進出，符合**標準。水罐內設有DN80mm的溢流管，設有全不銹鋼浮球式液位指示器，可通過儀表板上液位顯示表罐內滅火劑的容量。罐底部設有集液槽，下部設置排污口。罐體與車廂分體制作，在容罐底部都設有加強復板縱向托梁，以作長時間支撐不變形。每個支撐點都安裝了防振動及疲勞工程專用橡膠支塊，采用彈性連接機構。
水罐附屬設備：
（1）1個入口孔，帶有快速鎖緊及開啟裝置。
（2）電子液位器×2，設置于罐內，泵室儀表**箱顯示。
（3）溢流管：DN80mm*1
2、泵送系統
泵送系統設計有**結構的專用泵室，左/右側、后側均設計有卷簾門可以打開/鎖閉。泵送系統由消防泵、管路系統、水帶、水**、接頭等組成。
3、消防泵主要技術參數：
型號：8FC 廠家：美國希爾
流 量：166L/s @ 1.0MPa 安裝形式：后置式
驅動形式：通過取力器由汽車發動機驅動
密 封：機械式密封 **吸深：≥7米
真空泵：希爾ESP(DC24V) ，與泵同品牌
引水時間：≤100s
4、管路系統
吸水管路：泵房尾部設有4個DN150mm 外吸水口，專用內扣式捫蓋，接扣密封，吸水口位置設計合理，留有足夠的吸水管旋轉空間和吸管扳手轉動空間，便于拆裝吸水管。設置 1 個DN250mm后進水管路，裝有一只 DN250氣動蝶閥，并設有濾網，避免吸入雜質損壞泵體。
出水管路：泵房兩側各設有3個DN80mm 出水口，出水口末端配備手動截止閥，設計合理，便于啟閉。
消防炮出水管路：水泵 （經水罐）**水炮管路為DN100mm，配備DN100mm氣動蝶閥**。
注水管路：車身左右兩側各設置2個DN80mm外注水口。泵房內設置 1 個Φ80mm 罐注水管路，可通過水泵向罐內注水，并設有氣動**閥。
放余水管路：在管路和水泵**位置加裝放余水管，并分別配備球閥，設置在泵房下方便于開啟的位置。

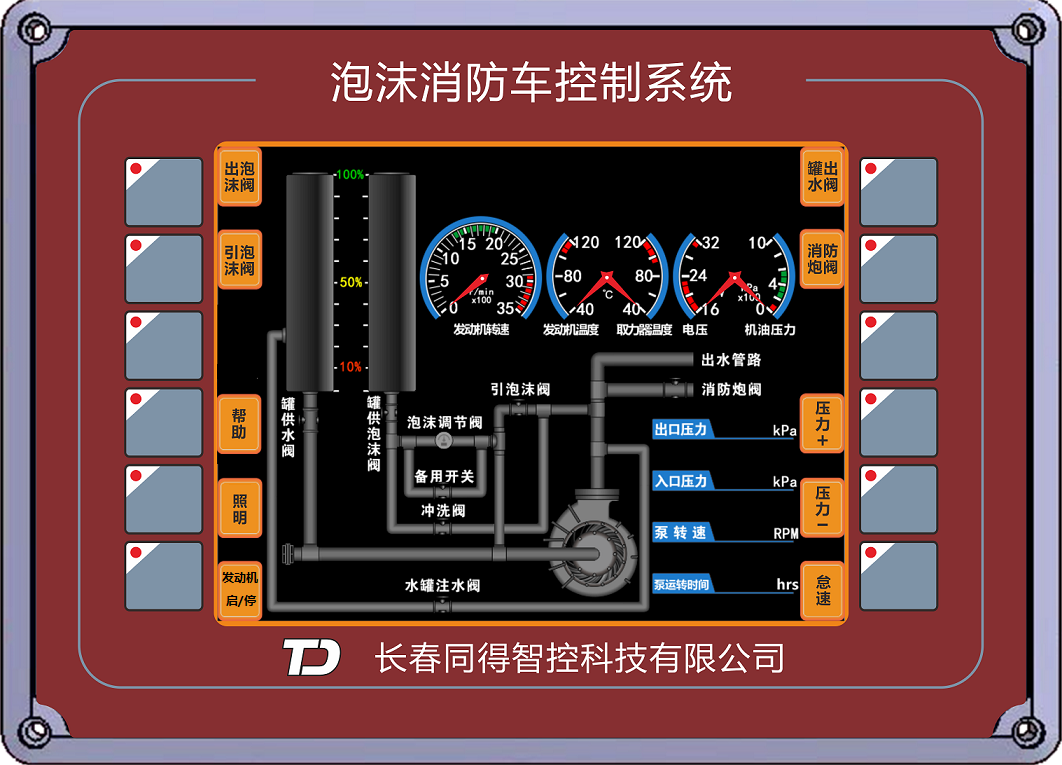

5、智能集成**系統
該車配備有智能集成**系統安裝在泵室后部。系統具備全自動壓力平衡功能，自動化程度高，操作簡便。集成**系統界面能實時顯示底盤及泵組運行狀態，可根據使用要求設置極限工作狀態限制，系統檢測到異常情況會自動報**提示。出現緊急情況時，系統能實現自動減壓、降速、停機等應急處理，安全性高。
1.集中顯示底盤和上裝各部分運行狀態；
2.全自動壓力平衡功能；
3.底盤和上裝部分極限工作狀態限制；
4.異常情況報**提示；
5．在緊急情況下，實現自動減壓、降速、停機等應急處理；

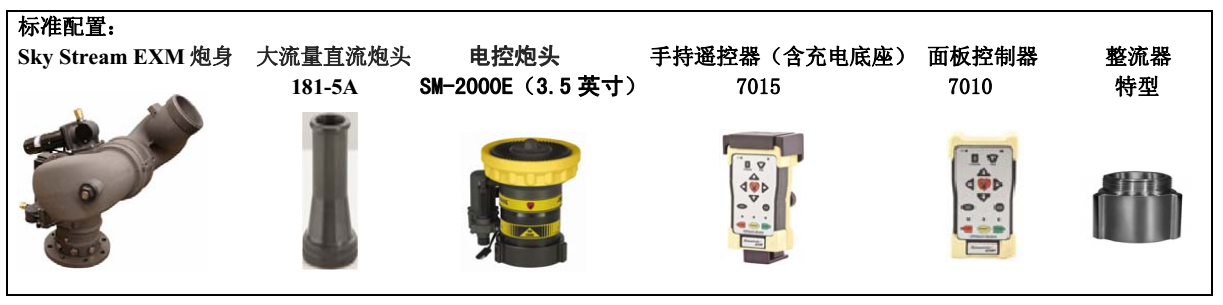

6、電控消防炮
車輛頂部配置有電控消防炮，可以通過遙控器實現（有線/無線）遠程**，能免登頂操作消防水炮，提高作戰效率。電控消防炮主要參數如下：
品 牌：埃爾克 PLKD150-7500EXM 廠家：美國埃爾克
流 量：150L/s@1.0MPa 射 程：水≥90米
俯仰角度：-45°～+90° 水平角度：350°
安裝位置：車廂頂部 **方式：有線+無線遙控

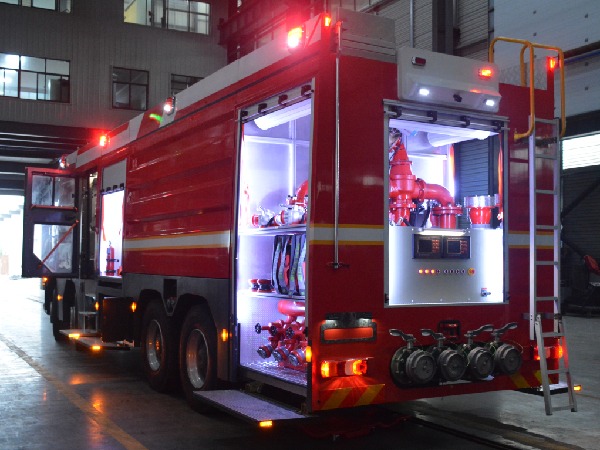

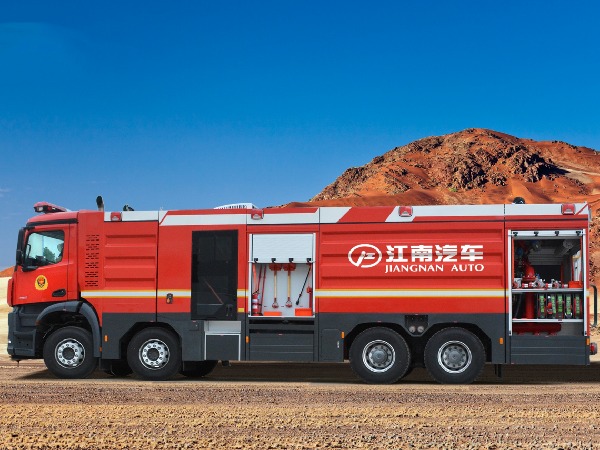

7、器材廂：外骨架為鋁合金框架結構，內裝骨架采用40*40/40*80鋁合金型材通過鋁三角支撐、不銹鋼螺栓等搭設。外蒙皮采用電泳預噴烤漆附膜紅鋁板，通過進口專用高強度粘結材料與骨架緊密粘合，并采用封縫處理以防電化學腐蝕。器材箱內飾板及底板均采用陽極化處理的平鋁板通過進口航空粘接膠粘接（無鉚接），車輛上裝其他金屬部件均采用防腐材料，腳踏及器材箱車頂部位采用花紋防滑鋁板鋪設。整車各消防器材存放布置的基本原則：
（1）按戰斗編成和戰斗展開設計器材集成；
（2）按人體工程學原理設計各種器材托架；
（3）無須任何攀登工具，取用箱內任何器材簡明實用的原則。
（4）按使用邏輯關系和使用頻率放置器材；
（5）站在地面或踏板上1-2動作內取用任何器材。
（6）按器材的使用頻率和實戰滅火的需要配置和放置器材。
（7）使用防銹、防振、防脫落、防劃傷的專用夾具固定器材。

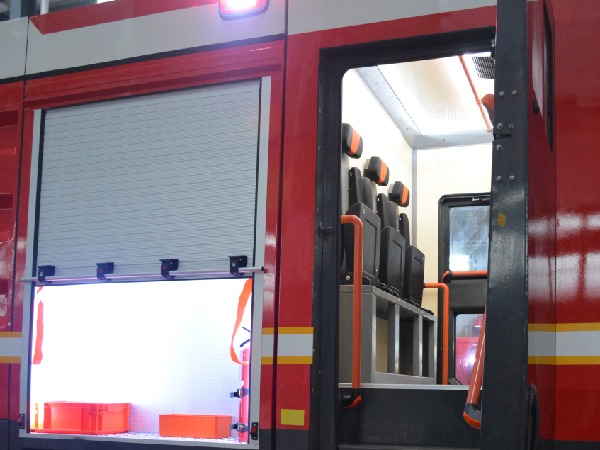

卷簾門：所有器材廂均采用拉桿式帶鎖卷簾門，卷簾門具有防水、防塵功能，防塵密封性能良好。每個器材廂內均有 2 個 LED 白光照明燈帶，保證夜間使用時無任何死角，器材箱內照明燈光隨著卷簾門開啟/關閉聯動**，在駕駛室內也設有集中**開關。所有卷簾門均可采用同一把鑰匙開啟。卷簾門拉桿具有鎖止功能，兩邊加裝鎖扣，拉手、鎖銷堅固耐用，不易變形。卷簾門密封性能經過水淋實驗,確保無滲漏現象。卷簾門兩側滑道采用一次成型滑道，內固定滑塊可以防脫落。所有卷簾門都能夠在任意位置隨意停留，卷簾門采用氧化鋁合金型材裝配，耐酸堿鹽腐蝕性高，抗紫外線，卷簾門啟閉手柄下方留足安全操作空間，操作輕便靈活。

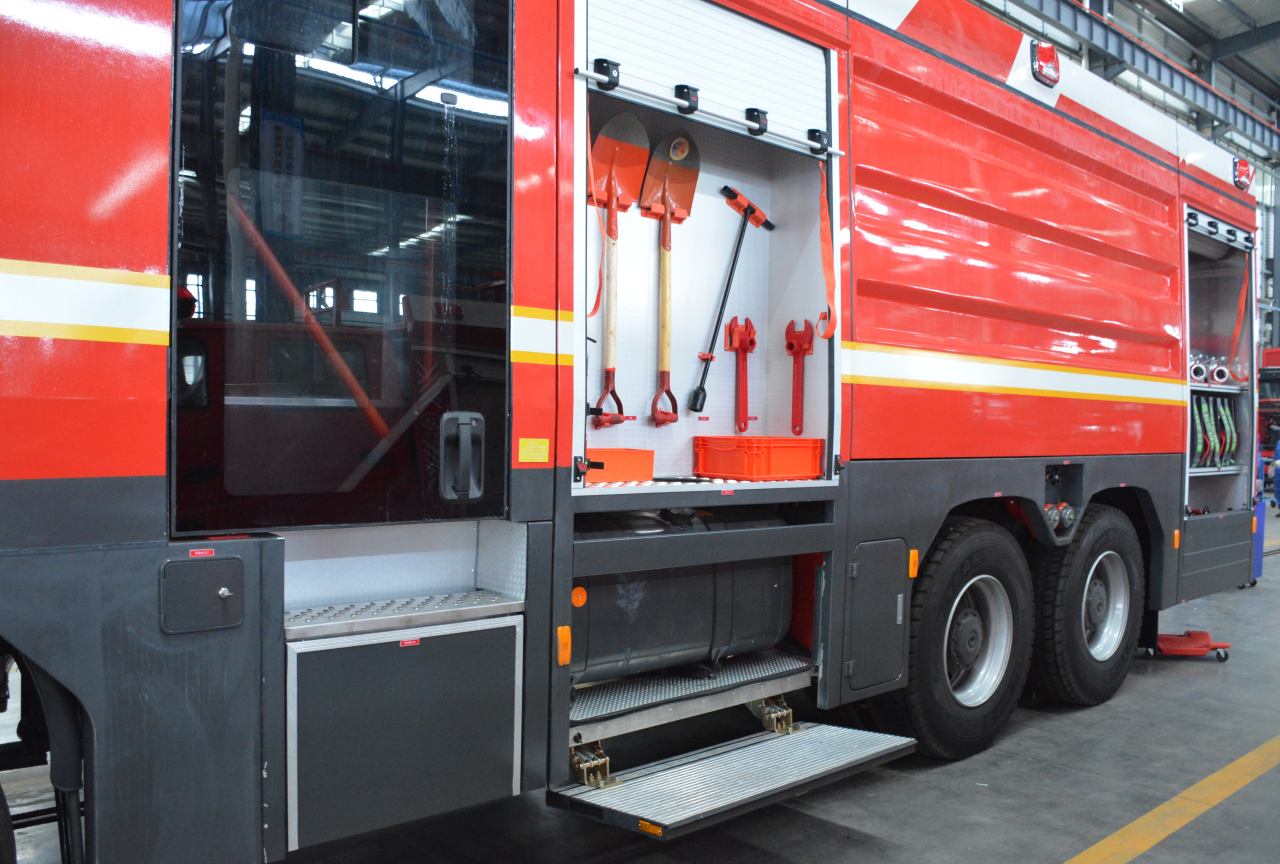

翻轉踏板：車身器材箱兩側設置有翻門腳踏板，采用整體式鋁合金型材、機械彈簧翻轉鉸鏈，結構堅固耐用、輕便防滑。翻轉踏板采用雙彈簧在內鎖緊，開合可靠。階梯踏腳高度設置合理，翻板踏腳翻下后，結構牢固，承載重量≥150kg。翻轉踏板端面設有鑲嵌式爆閃**示燈，采用接觸開關聯動**，踏板工作打開狀態時**示燈會持續閃爍提示，踏板關閉后**示燈自動熄滅，翻轉踏板機構設計美觀精巧、安全可靠。
車頂護欄：車頂采取防滑處理，鋪設有鋁合金花紋鋁板，并設有300mm高鋁合金欄板及防滑扶手。車尾右側裝有一個鋁合金折疊爬梯，以方便登上車頂，折疊爬梯與車廂連接處接觸面大，避免長時間使用后變形出現安全隱患。
倒車后視系統：車輛配備有專用倒車后視系統一套，具備倒車監控及安全報**功能，方便駕駛員操控車輛安全駕駛。
制式標識：按照消防單位的制式標準要求和涂裝規范，配備相關的長排**、頻閃**示燈、場地照明燈、標志圖案等，整車更威武壯碩，辨識度更高。
總體設計
1、設計原則
1.1 **性與實用性相結合。本系統設計采用**成熟的技術，在力求**的同時，充分考慮實用目的，不追求盲目的**而使成本過高，也不提倡一味實用主義而放棄**的功能和水平。
1.2.可靠性與安全性統一。項目設備的可靠性是項目穩定運行的基礎，整車系統設計的可靠性還反映出系統的安全性，在群眾性活動中，安全是**重要的要素，應當**先保證。
1.3突出互動體驗效果。充分考慮項目的應急功能特色，在設計過程中，保障應急機動性的前提下，**限度強化人機工程特性。
1.4突出適用性與可維護性。適用是項目設計的基本目的，增大適用范圍是設計人員的理想，但是不可犧牲日后的可維護性來過分的擴大適用范圍，否則將帶來較高后期維護成本和難度，使整各系統的合理性降低。
2、 引用標準
本項目設計引用的主要標準如下：
GB 7258-2017 《機動車運行安全技術條件》
GB7956.1《消防車第1部分：通用技術條件》
GB7956.3《消防車 第 2 部分：泡沫消防車》
GB6245《消防泵性能要求及試驗方法》的規定；
GB 1589-2004 《道路車輛外廓尺寸、軸荷及質量限值》
QC/T 484-1999（2005） 汽車油漆涂層
GB4785 汽車和掛車的外部照明和信號裝置的數量、位置和光色
GB/T 12480客車防雨密封性試驗方法
ZB T50 003 專用汽車道路試驗方法
以及**規定的其它相關標準規范
3、設計依據
我公司根據**相關標準，結合應急保障系統的現狀和實際作戰需要，充分利用車輛的有效空間,合理布置各種裝備器材、專用工具或設備，為在處置突發事件、自然災害事故和等各種應急保障服務。
4、改裝原則
設計和建設本著“**、實用、穩定、高效”的原則。
5、環境適應性能
工作溫度：整車環境適應能力－35～55(℃)
濕度：相對濕度不大于95％（25℃）
海拔高度（m）：平原版海拔2000m以下；（高原版海拔5000m以下）
6、密封性能
淋雨：滿足淋雨強度為6mm/min的試驗條件下，經淋雨試驗后車內無滲漏水現象。
7、可靠性
行駛可靠性：符合國標GB 7258-2017 《機動車運行安全技術條件》的規定，平均故障間隔里程不小于2000km。
序號 | 設備名稱 | 主要型號、材質或結構功能 | 數量 |
1 | 奔馳8*4底盤 | 奔馳Arocs 4158，8*4，425KW，國六 | 1臺 |
2 | 上裝廂體總成 | 鋼骨架鋁蒙皮 | 1臺 |
3 | **乘員室 | 帶頂置空調，7套消防員專用空氣呼吸器及座椅 | 1套 |
4 | 前置水罐 | 304不銹鋼材質 | 1臺 |
5 | 中置水罐 | 304不銹鋼材質 | 1臺 |
6 | 消防泵 | 美國希爾，型號8FC | 1套 |
7 | 真空泵 | 美國希爾，ESP(DC24V) | 1套 |
8 | 電控消防炮 | 美國埃爾克PLKD150-7500EXM，有線/無線遙控 | 1套 |
9 | 管路系統 | 湖北江南定制，含左右側注水口、后吸水口等 | 1套 |
10 | 集成**系統 | 湖北江南定制開發 | 1套 |
11 | 左/右側器材艙 | 湖北江南定制，鋁合金材質四層級，鋁合金碎花紋板蒙皮 | 1套 |
12 | 卷簾門 | 鋁合金結構，帶鎖止 | 5套 |
13 | 泵室 | 鋁合金骨架鋁蒙皮 | 1套 |
14 | 抽拉梯 | 鋁合金結構，頂部左側，帶鎖定裝置 | 1套 |
15 | 登頂梯 | 鋁合金材質，折疊結構帶鎖定裝置，配頂部上車扶手 | 1套 |
16 | 整車輔料耗品 | 含整車裝配用標件、五金件、鎖具、粘膠、標識等耗品 | 1套 |
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）潤滑系統保養：車輛每行駛5000km－10000km時就需清洗保養一次，在遇到發動機噪音過大，加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物，這樣可以避免機油高溫下的氧化稠化，能有效的減少發動機部件的磨損，從而延長發動機壽命，提高發動機動力。
（4）冷卻系統保養：車輛在冬夏換季時應清洗保養一次，希望您正常行駛中每6個月至8個月清洗保養一次，或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（5）燃油系統保養：車輛每行駛800km-1000km時需清洗保養1次，或當你發覺引擎喘抖，遲滯和加速不良，冒黑煙，無力、費油時清洗保養1次。要清除系統內部的膠質和積碳，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（6）變速箱保養：車輛每行駛800km－1000km時清洗保養一次，或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物，恢復密封墊和O型圈的彈性，使變速箱換檔平順，提高動力輸出，徹底更換舊的自動變速箱油。
（7）動力轉向系統保養：車輛每行駛1000km－2000km清洗需保養一次，或遇轉向困難系統滲漏，更換動力轉向機配件后，也須清洗保養一次。清除系統中有害的油泥、漆膜，清除低溫時的轉向困難，制止并預防動力轉向液的滲漏，清除轉向噪音，徹底更換舊的制動轉向液。
（8）制動系統保養：車輛每行駛800km清洗保養一次，或遇ABS反應過早，過慢時清洗保養一次。清除系統中有害的油泥漆膜，清除超高溫或超低溫時工作失靈的危險，有效防止制動液變質過期，徹底更換舊的制動液。
（1）免費維修方案以及期限？ 1、跟蹤服務時間：終身； 2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費； 3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員； 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？ 1、方式：在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨； 2、配件只收工本費,不加其他費用。
（3）售后服務方式？ 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？ 供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？ 購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？ 自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？ 專用車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由專用車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供優質的服務！
